1.1. Скарификаторы должны соответствовать требованиям настоящих технических условий(ТУ 9432-001-14783767-2004) и комплектов конструкторской документации и образцу-эталону, утвержденному в установленном порядке.
1.2. Основные параметры и размеры.

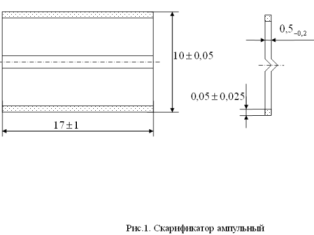

1.2.1. Основные размеры скарификатора приведены на рисунке 1.
1.2.2. Масса каждого скарификатора должна быть не более 0.001 кг.
1.3. Характеристики.
1.3.1. Скарификаторы должны быть изготовлены из стали 08 кп по ГОСТ 1050.
1.3.2. Шероховатость поверхностей скарификаторов (кроме режущих кромок) должна быть не более 20 мкм по ГОСТ 2789.
1.3.3. Режущие кромки скарификаторов представляют собой слой из электрокорунда белого по ГОСТ 28818.
Примечание. На режущих кромках допускаются сколы не более 0.5 мм, не влияющие на режущие свойства скарификаторов.
1.3.4. Скарификатор должен иметь защитное покрытие Ц по ГОСТ 9.303.
1.3.5. Внешний вид скарификаторов должен соответствовать образцу-эталону, утвержденному в установленном порядке.
1.3.6. Неплоскостность скарификаторов допускается не более 2.0 мм.
1.3.7. Каждый скарификатор должен обеспечить надрез не менее 12 ампул по длине равной половине окружности головки ампул.
1.3.8. Скарификаторы должны быть коррозионностойкими в условиях хранения и эксплуатации.
1.4. Комплектность.
1.4.1. Скарификаторы – 5000, 10000 или 15000 штук.
1.4.2. Этикетка – 1 штука.
1.5. Маркировка.
1.5.1. В каждый пакет должна быть вложена этикетка, на которой указывается:
наименование предприятия-изготовителя, его адрес;
наименование изделия;
обозначение настоящих технических условий;
количество изделий;
штамп ОТК;
дата выпуска.
1.5.2. На каждом ящике должно быть указано:
наименование предприятия-изготовителя, его адрес;
наименование изделия;
обозначение настоящих технических условий;
количество изделий;
дата упаковки.
Кроме того, на каждой таре должны быть нанесены предупредительные знаки по ГОСТ 14192, соответствующие надписям: "Осторожно, хрупкое", "Боится сырости", а также надпись "Условия хранения 1 по ГОСТ 15150".
1.6. Упаковка.
1.6.1. Скарификаторы согласно комплектности упаковывают в пакеты, изготовленные из полиэтиленовой пленки по ГОСТ 10354.
1.6.2. Для транспортирования пакеты укладывают в ящики из гофрированного картона по ГОСТ 9142, а также в фанерные по ГОСТ 5959 или дощатые по ГОСТ 2991 ящики, выложенные внутри полиэтиленовой пленкой по ГОСТ 10354.
1.6.3. Масса ящика со скарификаторами (брутто) должна быть не более 50 кг.
